萬噸板材成形液壓機系統的工作原理是什么？

發布時間：2023-04-12T10:17:47更新時間：2023-04-12T10:17:29 瀏覽量：139

[內容摘要]：萬噸板材成形液壓機系統的工作原理是什么？這種液壓機主要用于鐵板、不銹鋼板等薄板芥末零件的沖壓成形，例如板式換熱器板的沖壓成形。液壓機廠家一種利用液體靜壓力以液體為工作介質，根據帕斯卡原理制成的用于傳遞能量來加工金屬、塑料、橡膠、木材、粉末...

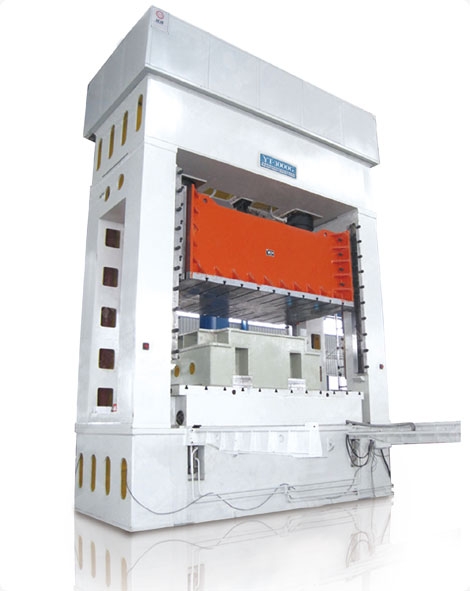

這種液壓機主要用于鐵板、不銹鋼板等薄板芥末零件的沖壓成形，例如板式換熱器板的沖壓成形。液壓機廠家一種利用液體靜壓力以液體為工作介質，根據帕斯卡原理制成的用于傳遞能量來加工金屬、塑料、橡膠、木材、粉末等制品的機械。液壓機生產廠商液體在密閉的容器中傳遞壓力時是遵循帕斯卡定律。四柱液壓機的液壓傳動系統由動力機構、控制機構、執行機構、輔助機構和工作介質組成。動力機構通常采用油泵作為動力機構，一般為積式油泵。精密液壓機所用的工作介質的作用不僅是傳遞壓強，而且保證機器工作部件工作靈敏、可靠、壽命長和泄漏少。300噸液壓機一種利用液體靜壓力來加工金屬、塑料、橡膠、木材、粉末等制品的機械。它常用于壓制工藝和壓制成形工藝，如：鍛壓、沖壓、冷擠、校直、彎曲、翻邊、薄板拉深、粉末冶金、壓裝等等。

液壓機的工作原理。

①啟動液壓機(工作準備)。按下啟動按鈕，馬達米爾M2和M3啟動，柱塞泵2、19和齒輪泵14輸送油進行空轉，輸出油回流到油箱；來自齒輪泵38的油通過溢流閥39流回油箱，此時可調節閥39將控制油的壓力設定在1 2~18MPa(從壓力表上觀察)。首先，松開空氣閥32，排出系統中的空氣。

②空載時間快速發展下行按下"下行"按鈕， 1DTa、IDT、8DT通電，柱塞泵2、齒輪泵14出油，流經電液換向閥9和液控單向閥34健活塞可以快速經濟下行。 ③加壓當壓力上升到電接點學習壓力主要表現上限值時，則發出一個信號，使1DTa， 7DT斷電， 1DTb、2DT通電，齒輪泵14出油，流經網絡電磁設計溢流閥9空循環。柱塞泵2出油，流經電液換向閥9、10進入雙動增壓器(雙動增壓器原捏圖參閱) ，通過使用面積差，增壓器壓出的高壓油進入主設備液壓缸，進行自我加壓。

④ 液壓機保壓，當壓力升至電接觸壓力表31允許限值（最大>100Ma）時，三臺電機仍在運行，處于“工作準備狀態”，工作液壓缸內的高壓油密封。保持液壓機處于壓力下。⑤ 卸壓當壓緊時間達到規定值時，rB繼電器發出電信號，3DT通電，齒輪泵38輸出的控制口流經電磁換向閥41打開液壓控制單向閥氈，主液壓缸減壓。⑥ 回程延遲后，4DT通電。 5DT和16DT通電，控制油通過電磁換向閥44打開液壓止回閥36和34，并且柱塞泵19排出油。流動通過電磁換向閥23、止回閥25、分流閥29進入兩個返回缸，主缸活塞返回，當設定主位置時，返回停止，以完成一個工作循環。根據工作性能要求，本液壓機可實現單作用半自動和微機控制三個工作循環。但無論何種工作循環，主液壓缸（單元為Pxx）的壓力值都用數字電壓表中的V值表示，壓力機主活塞的沖程位移由感應同步表檢測。
